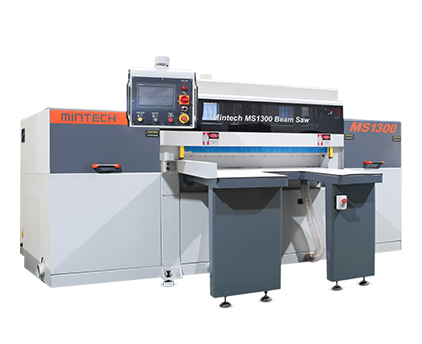

MS1300数控开料锯
MS1300数控开料锯
  • MS1300数控开料锯
  • 产品名称:MS1300数控开料锯
  • 全国定制热线:13825779334
  • 产品名称:MS1300数控开料锯

    工作电压:380V 60HZ 40A

    可加工尺寸:1300×1300mm

    横梁到工作台面距离:

    Z轴行程:

    最大加工速度:

点击咨询

MS1300数控开料锯

性能优势:裁切速度快,裁切精度高,操作简便,安全系数高,吸尘效果好。

适应板材:亚克力、木板、各类塑胶材料、电子绝缘材料、电木板、铝塑板等

行业应用:亚克力加工、导光板生产、木工家具、PCB线路板、工程塑料行业等

MS1300数控开料锯

型号:MS1300
外型尺寸:3200×3200×1700mm
裁切尺寸:1300×1300mm
裁切厚度:≦60mm
主锯锯片:外径Ø355mm,轴径:60mm
槽锯锯片:外径180mm, 轴径:50mm
裁切精度:±0.1mm(材料的形变除外)
整机功率:20KW
供电要求:380V 60HZ 40A
供气要求:5-6Kg/cm²

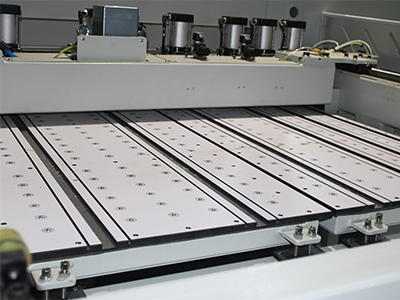

送料平台:气浮动台面,配有抓手,伺服数控定位,丝杆传动,伺服驱动;这个平台的设计有效地保证了,推料的精度,防止板材刮伤。

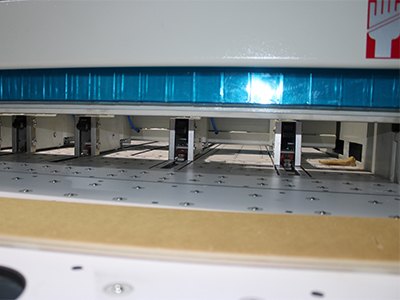

压料机构:双压梁机构,防止板材的滑动,保证小料、薄料的裁切的精度及切面的效果;小于500mm的板材设有独有的靠料机构,避免小件板材在送料过程中的跑偏现象。




锯车结构:装配主锯及槽锯,斜齿齿条及直线导轨传动,伺服驱动;主锯槽锯正反锯切,避免板材爆边及保护膜的损坏,保证裁切的质量;齿条及直线导轨传动,保证裁切的直线度。




水雾冷却:切割硬度高或比较厚的材料时冷却锯片及裁切面。


前置台面:气浮平台,减少进料及出料摩擦,上下料会比较轻松,防止板材刮伤。

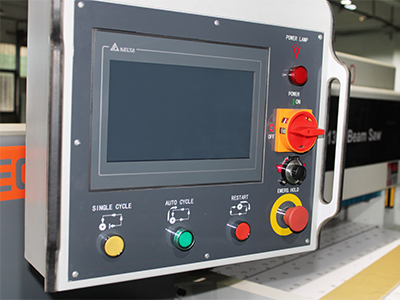

控制系统:三菱PLC控制,台达触屏人机介面;操作简便,容易上手,性能稳定


安全防护:气压报警,气压不足时停止工作;操作空间设有红外线防护线,当操作人员工作时进入防护区域,机器会停止工作;主锯及槽锯全封闭,防护盖板打开时,机器会停止工作。


吸尘装置:锯车下方是履带式吸尘槽,机器左右两端均有吸尘口,压梁上方也有吸尘口,多方位的吸尘设计,粉屑的处理效果能达到90%以上。

项目内容

技术参数

设备尺寸(长/宽/高)

3200/3200/1700mm

实际裁切长度(长/宽)

1300×1300mm

锯切厚度

80mm

主锯片直径

355mm

主锯片轴径

60mm

主锯片转速

4000rpm(可调)

槽锯片直径

180mm

槽锯片轴径

50mm

槽锯片转速

6500rpm

锯座前进速度(无极)

0-120m/min

锯座后退速度

100m/min

主锯电机(国标)

7.5kw

槽锯电机

1.5kw

锯座驱动伺服电机

1.5kw

自动送料机

1.5kw

推料伺服电机

1.5kw

高压送风机电机

4kw

自动送料速度

0-120m/min

使用气压

5-6kg/cm

工作台离地高度

910mm

净重

2500kg
