性能优势： 裁切速度快，裁切精度高，操作简便，安全系数高，吸尘效果好。
适应板材： 亚克力、木板、各类塑胶材料、电子绝缘材料、电木板、铝塑板等
行业应用： 亚克力加工、导光板生产、木工家具、PCB线路板、工程塑料行业等
型号：MS3200
外型尺寸：5600×5800×1700mm
裁切尺寸：3300×3300mm
裁切厚度：≦80mm
主锯锯片：外径Ø250-400mm，轴径：30mm
槽锯锯片：外径200mm， 轴径：30mm
裁切精度：±0.1mm（材料的形变除外）
整机功率：21KW
总重量：5500KG
供电要求：380V 60HZ 40A
供气要求：5-6Kg/cm²;

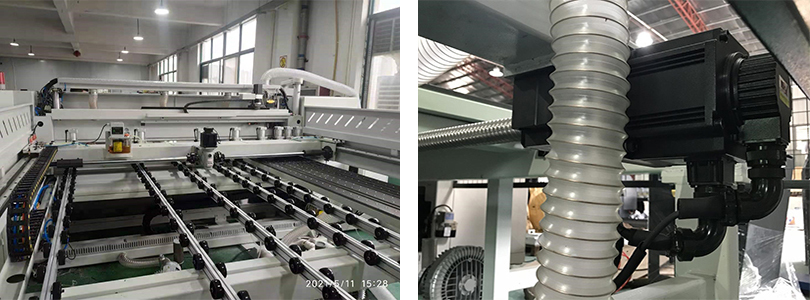

送料平台：（1）由两部分构成，一部分是滚轮托架结构，一部分为气浮台结构，气浮台结构部分主要是考虑到裁切小料时保证送料的稳定性，（2）配有九个抓手，伺服数控定位，精密齿条传动，伺服驱动；（3）这个平台的设计有效地保证了，推料的精度，不跑偏防止板材刮伤。

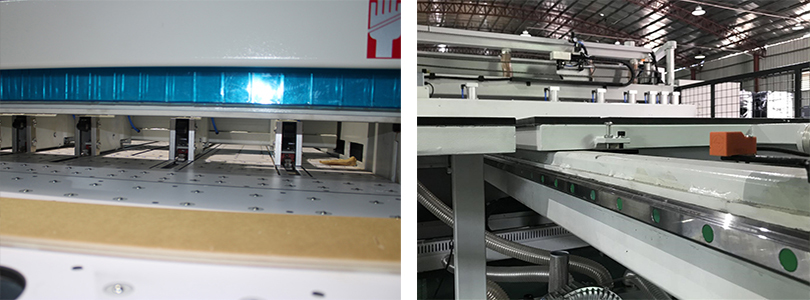

压料机构：双压梁机构，双压梁机构，防止板材的滑动，保证小料、薄料的裁切的精度及切面的效果，避免裁切超薄材料时崩边现象（特别针对光学级导光板）00mm的板材设有独有的靠料机构，最窄可靠到位的材料宽度为50mm，避免小件板材在送料过程中的跑偏现象。
锯车结构：装配主锯及槽锯，斜齿齿条及直线导轨传动，伺服 驱动；主锯槽锯正反锯切，避免板材爆边及保护膜的损坏，保证裁切的质量；齿条及直线 导轨传动，保证裁切的直线度。
水雾冷却：切割硬度高或比较厚的材料时冷却锯片及裁切面。
前置台面：气浮平台，减少 进料及出料摩擦，上下料会比较轻松，防止板材刮伤。

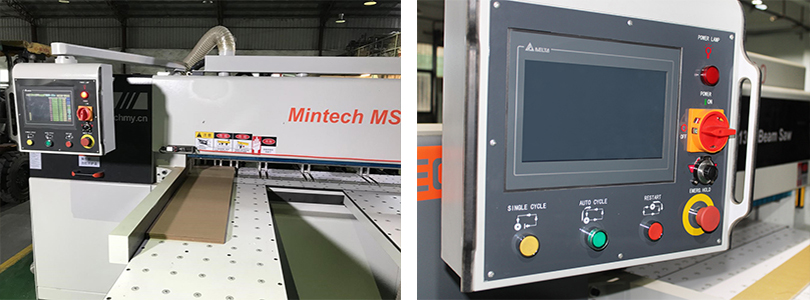

控制系统：三菱PLC控制， 台达触屏人机介面；操作简便，容易上手，性能稳定

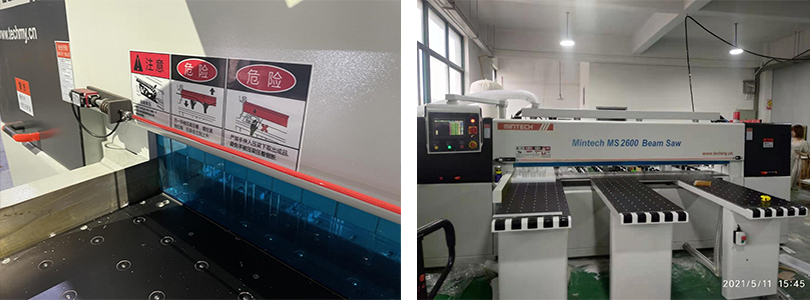

安全防护：气压报警，气压 不足时停止工作；操作空间设有红外线防护线，当操作人员工作时进入防护区域，机器会 停止工作；主锯及槽锯全封闭，防护盖板打开时，机器会停止工作。
吸尘装置：锯车下方是履带 式吸尘槽，机器左右两端均有吸尘口，压梁上方也有吸尘口，多方位的吸尘设计，粉屑的 处理效果能达到90%以上。
|
锯切能力 |
锯切长度 |
3300mm |
|
|
锯切厚度 |
最高80mm |
|
|
|
锯切宽度 |
3300mm |
|
|
|
主锯片 |
主锯片直径 |
250～400mm |
|
|
锯轴直径 |
30mm |
|
|
|
主锯轴转速 |
0～4000 rpm可调 |
|
|
|
副锯片 |
主锯片直径 |
200 mm |
|
|
锯轴直径 |
30mm |
|
|
|
副锯片转速 |
6000 rpm |
|
|
|
锯座 |
前进行程速度 |
0～100 m/min可调 |
|
|
后退速度 |
110 m/min |
|
|
|
马达 |
主锯片驱动马达 |
11KW(AC Servo motor) |
|
|
副锯马达 |
1.5KW |
|
|
|
锯座驱动马达 |
2KW |
|
|
|
高压送风机马达 |
2.2KW*2 |
|
|
|
自动送料系统 |
1.5 KW (AC Servo motor) |
|
|
|
其他 |
小料推送 |
标配，最窄料宽50mm |
独特设计 |
|
送料机构 |
气浮台600mm宽，放置小料专用 |
||
|
辊轮托架，大板裁切托料 |
|||
|
压料压梁 |
双压梁结构，解决薄料裁切容易崩边问题 |
||
|
前端平台 |
全台面气浮珠 |
|
|
|
自动送料速度 |
80 m/min |
|
|
|
使用气压 |
5-6 kg/c㎡ |
|
|
|
工作台离地高度 |
940 mm |
|
|
|
工夹（工夹数） |
9 |
|
|
|
电脑程序 |
触摸屏 |
|
|
|
净重/毛重 |
5500KG |
|
|
|
机械尺寸（长*宽*高） |
5600*5800*1700 |
|
|
|
配置 |
PLC |
日本三菱 |
|
|
接触器 |
法国施耐德 |
|
|
|
触摸屏 |
台湾台达 |
|
|
|
送料伺服 |
台湾台达 |
|
|
|
气路 |
台湾亚德克 |
|
