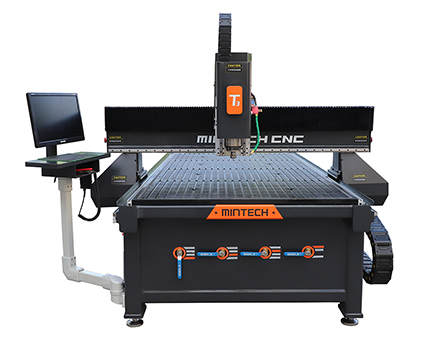

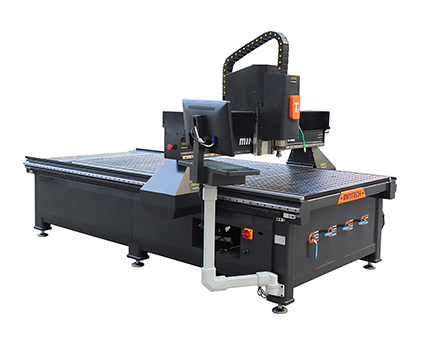

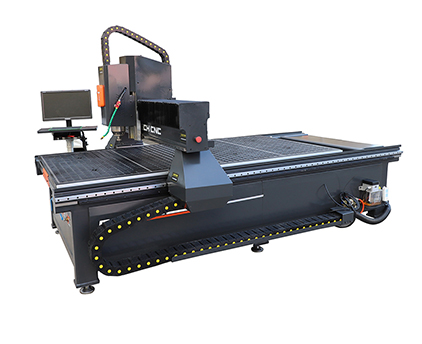

T3数控雕刻机
T3数控雕刻机
  • T3数控雕刻机
  • make in mingte
  • make in mingte
  • 产品名称:T3数控雕刻机
  • 全国定制热线:13825779334
  • 产品名称:T3数控雕刻机

    工作电压:AC380V/50HZ/3PH

    可加工尺寸:1270mm*2540mm*100mm

    横梁到工作台面距离:200mm

    Z轴行程:160mm

    最大加工速度:20m/min(最大切削时需刀具配合)

点击咨询

T3数控雕刻机

性能优势: 操作简便,功能齐全,雕刻切割效果好,速度快,升级版优选产品

适应板材: 亚克力、木板、各种塑胶材料、电子绝缘材料、电木板、同铝板、铝塑板等

行业应用: 亚克力制品、广告制作、木工家具、建筑装饰、工程塑料、铝加工行业等

T3数控雕刻机

型号:T3

工作电压:AC380V / 50HZ / 3PH
可加工尺寸:1270mm * 2540mm * 100mm
工作电压:AC380V / 50HZ / 3PH
横梁到工作台面距离:200mm
Z轴行程:160mm
最大加工速度:20m/min(最大切削时需刀具配合)
最大空移速度:30m/min
重复定位精度:+ / - 0.05mm
驱动方式: X、Y轴采用斜齿轮齿条传动;Z轴采用高精度滚珠丝杆传动

控制系统采用维宏NK105控制系统,刀具补偿功能。


主轴电机:5.5KW 手动换刀
主轴转速:4000—24000RPM
夹头规格:ER25
冷却方式:水冷

工作台面采用酚醛复合材料板台面,以利于保证加工台面的平整度。
采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
真空管道采用双重过滤,免因真空泵吸入切屑导致故障



NO

内容



规格

备注

1

加工范围

X轴加工范围

1270mm



Y轴加工范围

2540mm



Z轴加工范围

100mm



2



机床参数指标



X、Y、Z轴运动定位精度

0.05mm/300mm



X、Y、Z重复定位精度

0.05mm



最大空移速度

30m/min



最大加工速度

20m/min



机床总重量

约2200KG



机床工作电压

AC380V/50HZ/3PH



3

工作台

酚醛面板工作台

四分区真空吸附台面



工作台载重量

500KG



4

数控系统

维宏专业数控系统

PM95A-LD3L或NK105



5

换刀系统

手动换刀



6

驱动电(交流伺服)

X轴驱动电机

台达伺服驱动



Y轴驱动电机

台达伺服驱动

Z轴驱动电机

台达伺服驱动


7

电主轴(变频)

主轴

水冷



主轴转速

24000RPM



主轴功率

5.5KW



主轴锥孔



主轴动平衡等级

G2.5



变频器

Invt



8

导轨

X轨导轨

方形导轨  台湾



Y轴导轨

方形导轨  台湾

Z轴导轨

方形导轨  台湾

9

传动

X轴传动

斜齿条+减速机  台湾



Y轴传动

斜齿条+减速机  台湾

Z轴传动

滚珠丝杆  台湾
