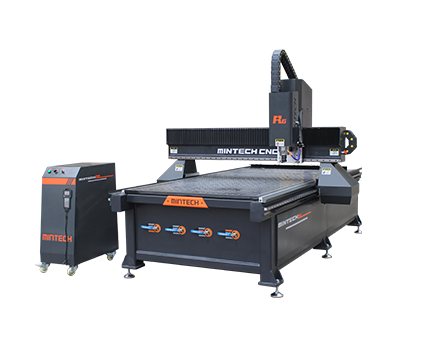

R6数控雕刻机
R6数控雕刻机
  • R6数控雕刻机
  • make in mingte
  • 产品名称:R6数控雕刻机
  • 全国定制热线:13825779334
  • 产品名称:R6数控雕刻机

    工作电压:AC380V / 50HZ / 3PH

    可加工尺寸:1300mm*2500mm*60mm

    横梁到工作台面距离:150mm

    Z轴行程:160mm

    最大加工速度:10m/min(最大切削时需刀具配合)

点击咨询

性能优势: 操作简便,功能齐全,雕刻切割效果好,入门级优选产品

适应板材: 亚克力、木板、各种塑胶材料、电子绝缘材料、电木板、铝板、铝塑板等

行业应用: 亚克力制品、广告制作、建筑装饰、工程塑料行业等

型号:R6
可加工尺寸:1300mm ×2500mm × 60mm
工作电压:AC380V / 50HZ / 3PH
横梁到工作台面距离:150mm
Z轴行程:160mm
最大加工速度:15m/min(最大切削时需刀具配合)
最大空移速度:20m/min
重复定位精度:+ / - 0.05mm
驱动方式: X、Y轴采用斜齿轮齿条传动;Z轴采用高精度滚珠丝杆传动



控制系统:


1、控制系统采用明特控制系统
2、手持操作盒



切削主轴:


1、主轴电机:5.5KW 自动换刀
2、主轴转速:4000—24000RPM
3、夹头规格:ER25
4、冷却方式:风冷

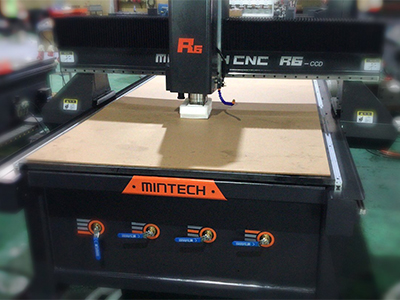

工作台面:


1、工作台面采用复合材料板台面,以利于保证加工台面的平整度;两侧装配T型槽,方便装夹工件。
2、采用高效能栅格状真空台面,配置真空泵,工作台的任何一个部位都能快速吸附工件
3、真空管道采用双重过滤,免因真空泵吸入切屑导致故障



换刀系统:


1、排式五刀位刀库,换刀速度快。
2、自动伸缩内置式,防尘效果好



行业应用:







机床工作电压

AC380V/50HZ/3PH

3

工作台面

酚醛面板工作台

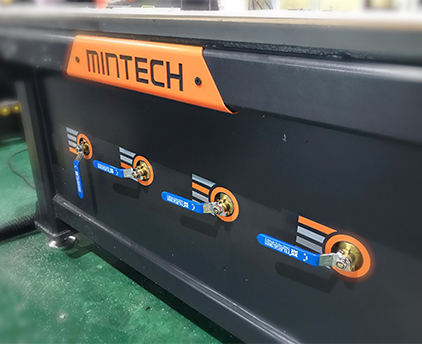

四分区真空吸附台面

工作台载重量

200KG

4

数控系统

明特专业数控系统

手柄(可选电脑操作介面系统)

5

换刀系统

排式自动换刀

5刀位

6

驱动电机

X轴驱动电机

雷赛伺服驱动(可选Invt伺服)

Y轴驱动电机

雷赛伺服驱动(可选Invt伺服)

Z轴驱动电机

雷赛伺服驱动(可选Invt伺服)





7

电主轴(变频)

主轴

水冷、自动换刀主轴

主轴转速

24000RPM

主轴功率

5.5KW

主轴锥孔

BT30

主轴动平衡等级

G2.5

变频器

Ivnt

8

导轨

X轨导轨

台湾优质导轨

Y轴导轨

台湾优质导轨

Z轴导轨

台湾优质导轨

9

传动

X轴传动

台湾优质导轨

Y轴传动

台湾优质导轨

Z轴传动

台湾优质导轨
