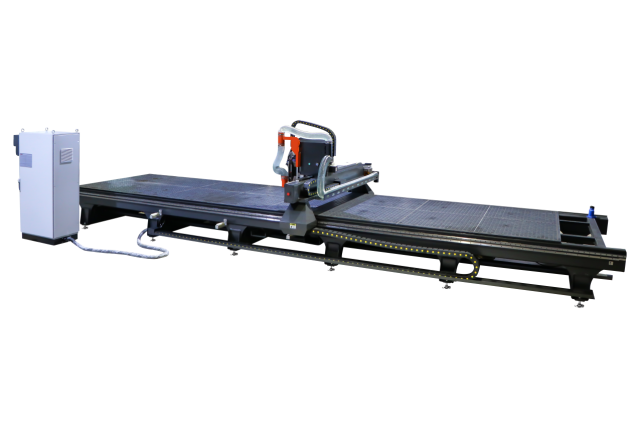

SR2080大型板材加工中心
SR2080大型板材加工中心
  • SR2080大型板材加工中心
  • 产品名称:SR2080大型板材加工中心
  • 全国定制热线:13825779334
  • 产品名称:SR2080大型板材加工中心

    工作电压:AC380V / 50HZ / 3PH

    可加工尺寸:2000mm×8000mm×100mm

    横梁到工作台面距离:200mm

    Z轴行程:200mm

    最大加工速度:20m/min

点击咨询

SR100数控加工中心

性能特点: 重型机架结构,三轴研磨齿条转动,高速,高精,重负载加工

适应板材: 亚克力、塑胶材料、绝缘材料、复合材料、电木板、铜铝板、铝塑板等

行业应用: 亚克力制品、建筑装饰、工装治具、工程塑料、车辆内饰、铝加工行业等

SR100数控加工中心

型号:SR2030
工作电压:AC380V / 50HZ / 3PH
可加工尺寸:2000mm *8000mm * 100mm
横梁到工作台面距离:200mm
Z轴行程:200mm
最大加工速度:20m/min
最大空移速度:30m/min
重复定位精度:+ / - 0.05mm
驱动方式: X、Y研磨级斜齿齿条、Z轴采用高精度滚珠丝杆传动。





控制系统:


1、控制系统采用维宏NK300系统.(可选用西门子)
2、刀具补偿功能。支持刀具半径补偿和长度补偿通过手动和自动两种模式测量,易懂的人机交互界面,让用户减少了刀具补偿值的换算。对于使用刀具长度补偿的用户,避免了很多不必要的换算。



切削主轴:


1、主轴电机:9.6KW ISO30
2、主轴转速:4000—24000RPM
3、夹头规格:SK16
4、冷却方式:采用免维护的独立风扇冷却,减少维修保养
5、主轴噪声:空转小于65分贝



工作台面:


1、工作台面采用酚醛复合材料板台面,以利于保证加工台面的平整度。
2、采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
3、由于真空切换频率极高,为提高使用寿命,减少故障,采用电磁阀控制
4、真空管道采用双重过滤,免因真空泵吸入切屑导致故障



排式刀库:


1、采用排式8刀位刀库
2、换刀速度块,带防护功能,防止灰尘及误操作,避免换刀故障
3、刀库安装在横梁上,有效减少换刀过程中工作台面移动,减少无谓的运动,延长机器寿命。


行业应用:









客户案例:





NO

内容



规格

1

加工范围

X轴加工范围

2000mm

Y轴加工范围

3000mm

Z轴加工范围

200mm

2

机床参数指标

X、Y、Z轴运动定位精度

0.05mm/300mm

X、Y、Z重复定位精度

0.05mm

最大空移速度

30m/min

最大加工速度

20m/min

机床总重量

约3500KG

机床工作电压

AC380V/50HZ/3PH

3

工作台

酚醛面板工作台

真空吸附台面

工作台载重量

6000KG

4

数控系统

新代专业数控系统

(可选用西门子)

5

换刀系统

排式

8刀位

6

驱动电(交流伺服)

X轴驱动电机

新代总线(可选安川、日本安川、西门子总线)

Y轴驱动电机

新代总线(可选安川、日本安川、西门子总线)

Z轴驱动电机

新代总线(可选安川、日本安川、西门子总线)
