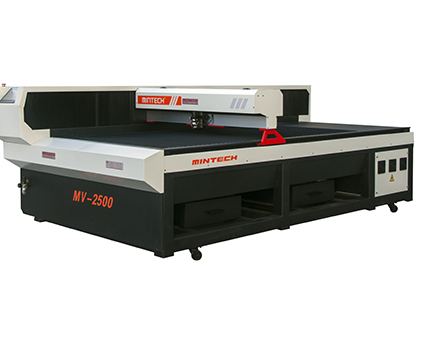

MV-2500射频激光切割机
MV-2500射频激光切割机
  • MV-2500射频激光切割机
  • 产品名称:MV-2500射频激光切割机
  • 全国定制热线:13825779334
  • 产品名称:MV-2500射频激光切割机

    工作电压:AC220V / 50HZ / 2PH

    可加工尺寸:1250mm*2500mm

    横梁到工作台面距离:

    Z轴行程:

    最大加工速度:20m/min

点击咨询

MV-2500射频激光切割机

性能优势: 钢管焊接结构,铝型材精铣导轨面,伺服驱动,丝杆传动,高精度高品质切割

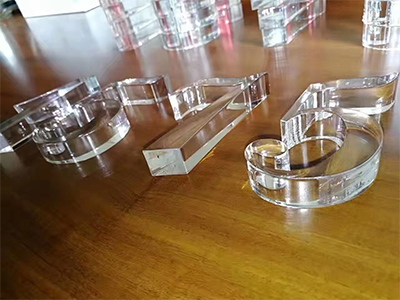

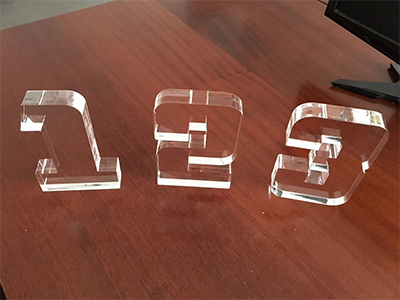

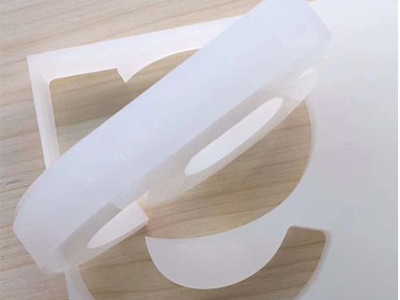

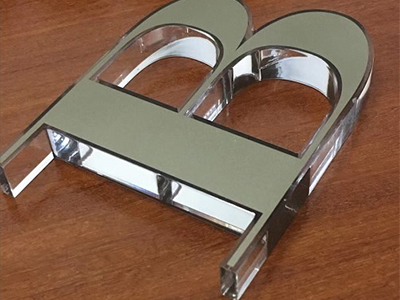

适应板材: 亚克力、各种塑胶材料、电子绝缘材料、木板等非金属板材

行业应用: 亚克力制品、建筑装饰、工艺礼品、电子薄膜,布料皮料等行业

MV-2500射频激光切割机

型号:MV2500
工作电压:AC220V / 50HZ / 2PH
可加工尺寸:1250mm * 2500mm
最大加工速度:20m/min
重复定位精度:+ / - 0.05mm/300mm
激光器:选用Rofin等进口射频激光器
驱动方式:X、Y、Z轴采用高精度滚珠丝杆传动。

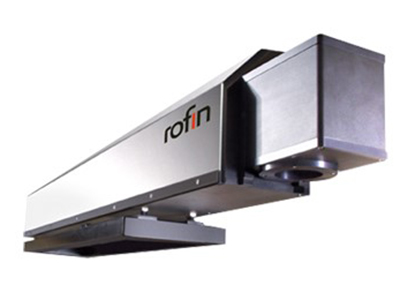

激光器:
1、采用德国Rofin 射频激光器
2、封离型CO₂激光器,结合二轴或三轴飞行光路技术,为非金属材料加工开辟了一个新的应用领域。
3、罗芬系列激光光源具有优秀的光束质量,即使是很大幅面的加工或者是采用长焦距,到达材料表面的激光光斑尺寸仍然很小(=高能量密度)。这是精密和快速加工的基础。StarShape有多种配置可能性,可以根据实际应用情况,通过控制软件精确地调节加工幅面以及相关的光斑大小。 因此,能够实现最理想的生产速度。

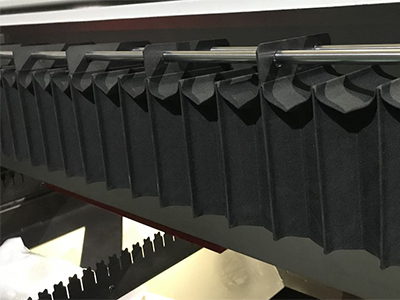

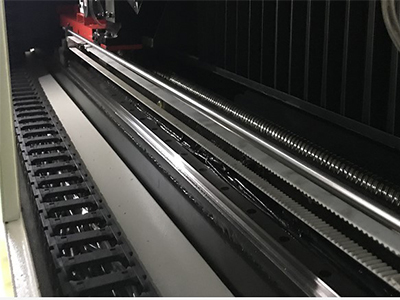

飞行光路系统:
1、恒光路设计,在大幅面工作台面保证每个聚焦点激光能量一致,避免光强不均匀的情况发生




2、光路防尘装置,避免飞行光路与外界空气接触,尽可能的保证激光镜片的清洁,提供导光效率




3、光学镜片冷却方式:水冷,避免镜片发热影响导光及镜片使用寿命

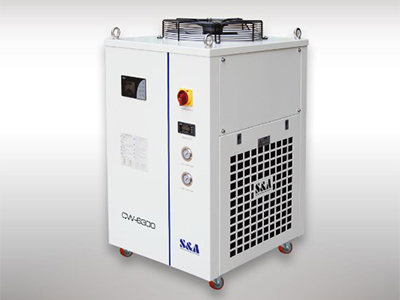

激光冷却系统:

采用工业级水冷控制机,智能恒温控制,水温可控制在±0.5°;配置超温及水压报警

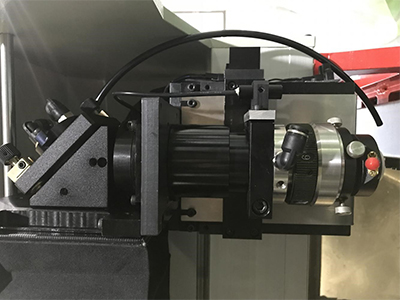

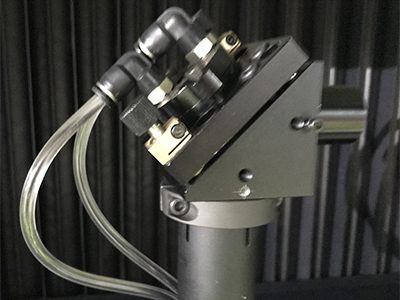

切割头:

自主研发,快速切换不同焦距镜片,红外线定位

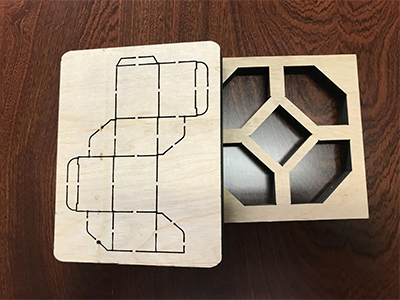

行业应用:











配置名称

描述

备注

激光器功率

Rofin射频激光器

可选180W、250W、350W、550W

外形尺寸

4000×2000×1300mm



加工行程

X:1300,Y:2500mm

MV3000型1500×3000mm

工作台面

三角铝条支撑



对位装置

红外线



最快速度

20m/min

最快

亚克力最大切割厚度

40mm

完美切割

X/Y轴定位精度

±0.05

mm/m(毫米/米)

X/Y轴重复定位精度

±0.05

mm

切割头

长焦、短焦快速切换

自主研发

焦距调整

电动



机械传动系统

X/Y轴采用滚珠丝杠

台湾进口

X/Y/Z采用TBI导轨

台湾进口

专用冷却系统

控温精度达±0.5℃,多种报警保护功能:

特域

光路系统

飞行光路,密封防尘处理



光学镜片冷却系统



排风系统

智能分区启动排风



运动控制

睿达CO²数控系统



支持软件

CAD、Coredraw等



伺服驱动器

MITSUBISHI

日本三菱

人机界面

高分辨率电容式触摸屏

FLEXEM

风机控制

触摸屏一健式控制

自主配置
