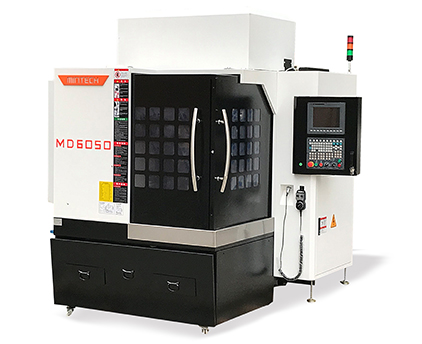

Mintech MD6050
精密数控加工中心
产品特点:
NO. |
项 目 |
内 容 |
规 格 型 号 |
1 |
加工范围 |
X轴加工范围 |
600mm |
Y轴加工范围 |
500mm |
||
Z轴加工范围 |
250mm |
||
2 |
机床参数指标 |
X、Y、Z轴运动定位精度 |
0.008mm/300mm |
X、Y、Z重复定位精度 |
0.005mm |
||
最大空移速度 |
30m/min |
||
最大加工速度 |
20m/min |
||
机床总重量 |
约4500KG |
||
机床供电要求 |
AC380V/50HZ/3PH 30A |
||
机床供气要求 |
0.52MPa |
||
3 |
机床主购件 |
铸铁 |
精密加工 |
4 |
工作台 |
铸铁工作台 |
T型槽 600mm×500mm |
工作台载重量 |
400KG |
||
5 |
数控系统 |
台湾新代 |
21MA 总线(E80) |
6 |
换刀系统 |
盘式BT30 |
12刀位 |
7 |
对刀系统 |
对刀仪 |
自动 |
8 |
润滑系统 |
供油泵 |
自动 |
9 |
驱动电机 |
X、Y、Z轴 |
日本安川交流伺服 |
10 |
电主轴 |
主轴冷却 |
油冷 |
主轴转速 |
4000—24000RPM |
||
主轴功率 |
7.5 KW |
||
主轴锥孔 |
BT30 |
||
主轴动平衡等级 |
G2.5 |
||
变频器 |
台达7.5KW |
||
11 |
导轨 |
X、Y、Z轨导轨 |
台湾银泰方形导轨(D30mm) |
12 |
传动 |
X、Y、Z轴传动 |
台湾上银滚珠丝杆(Ø32mm) |
