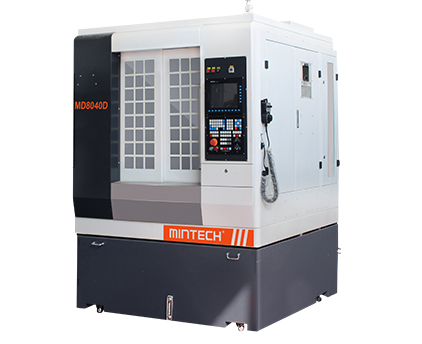

MD8040双主轴精密加工中心
- 产品描述
Mintech MD8040-双主轴双刀库
精密数控加工中心
产品特点：
-
- 性能特点：主机座为整体花岗岩，装配研磨级高精度传动件，加工精度及光洁度较高/font>
- 适应板材：亚克力、各种塑胶材料、电子绝缘材料、电木板、铜铝板等
- 行业应用：亚克力制品、广告制作、工装治具、工程塑料、精品铝加工行业等
机械规格
- 型号：MD8040
- 工作电压：AC380V / 50HZ / 3PH
- 可加工尺寸：800mm * 400mm * 165mm（双主轴时400mm * 400mm *165mm）
- 横梁到工作台面距离：215mm
- Z轴行程：215mm
- 最大加工速度：20m/min
- 最大空移速度：30m/min
- 重复定位精度：+ / - 0.05mm
- 驱动方式： X、Y、Z轴采用高精度滚珠丝杆传动。
控制系统
- 控制系统采用维宏NK300总线数控
- 刀具补偿功能。
切削主轴
- 主轴电机：3.7KW 电主轴
- 主轴转速：40000RPM
- 夹头规格：ISO 20
- 冷却方式：油冷
工作台面
- 铸铝T型槽台面
- 可选配真空吸附平台
排式刀库
- 采用12刀位排式刀库
机器配置表
|
NO. |
项 目 |
内 容 |
规 格 型 号 |
|
1 |
加工范围 |
X轴加工范围 |
800mm装配双主轴，加工范围400mm |
|
Y轴加工范围 |
400mm |
||
|
Z轴加工范围 |
165mm |
||
|
双主轴中心距 |
400mm |
||
|
2 |
机床参数指标 |
X、Y、Z轴运动定位精度 |
0.008mm/300mm |
|
X、Y、Z重复定位精度 |
0.006mm |
||
|
最大空移速度 |
30m/min |
||
|
最大加工速度 |
20m/min |
||
|
机床总重量 |
约2000KG |
||
|
外形尺寸 |
1800×1700×2020mm |
||
|
机床供电要求 |
AC380V/50HZ/3PH 12KW |
||
|
机床供气要求 |
0.52MPa |
||
|
3 |
机床主购件 |
花岗岩（大理石） |
精密加工 |
|
4 |
工作台 |
铸铝工作台 |
T型槽800mm×500mm |
|
工作台载重量 |
100KG |
||
|
5 |
数控系统 |
维宏 |
NK300 总线 |
|
6 |
换刀系统 |
排式刀库 |
4刀位，双刀库、放置在工作台 |
|
换刀速度 |
8秒 |
||
|
7 |
对刀系统 |
对刀仪 |
自动 |
|
8 |
润滑系统 |
供油泵 |
自动 |
|
9 |
给排水系统 |
独立水泵及水箱 |
|
|
10 |
过滤系统 |
真空过滤组+压缩空气过滤 |
|
|
11 |
驱动电机 |
X、Y、Z轴 |
维宏总线配套交流伺服 |
|
12 |
电主轴 |
主轴冷却 |
油冷，双主轴 |
|
主轴转速 |
40000RPM |
||
|
主轴功率 |
3.7KW |
||
|
主轴锥孔 |
ISO 20 |
||
|
主轴动平衡等级 |
G2.5 |
||
|
变频器 |
4KW |
||
|
13 |
导轨 |
X、Y、Z轨导轨 |
方形导轨，THK（日本） |
|
14 |
传动 |
X、Y、Z轴传动 |
滚珠丝杆THK（日本） |
