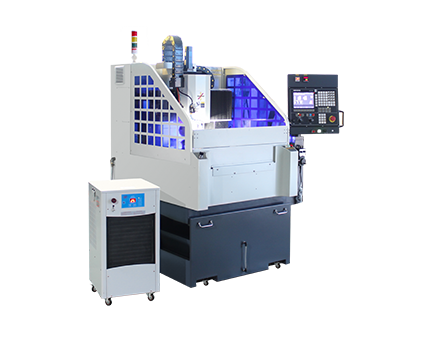

Mintech MD4030

亚克力精密加工中心

产品特点：

1. 50. 性能特点：重型机架结构，三轴研磨齿条转动，高速，高精，重负载加工
   50. 适应板材：亚克力、各种塑胶材料、电子绝缘材料、电木板、铜铝板、铝塑板等
   50. 行业应用：亚亚克力制品、建筑装饰、工装治具、工程塑料、车辆内饰、铝加工行业等

机械规格

• 型号：MD4030
• 工作电压：AC380V / 50HZ / 3PH
• 可加工尺寸：400mm ×300mm × 150mm
• 横梁到工作台面距离：215mm
• Z轴行程：215mm
• 最大加工速度：20m/min
• 最大空移速度：30m/min
• 重复定位精度：+ / - 0.05mm
• 驱动方式： X、Y、Z轴采用高精度滚珠丝杆传动。

控制系统

• 控制系统采用维宏NK300总线数控系统
• 刀具补偿功能。

切削主轴

• 主轴电机：3.7KW 电主轴KW
• 主轴转速：4000RPM
• 夹头规格：ISO 20
• 冷却方式：油冷

工作台面

• 铸铝T型槽台面
• 可选配真空吸附平台

排式刀库

• 采用4刀位排式刀库

机器配置表

NO.	项   目	内    容	规 格 型 号
1	加工范围	X轴加工范围	400mm
		Y轴加工范围	300mm
		Z轴加工范围	150mm
2	机床参数指标	X、Y、Z轴运动定位精度	0.008mm/300mm
		X、Y、Z重复定位精度	0.006mm
		最大空移速度	30m/min
		最大加工速度	20m/min
		机床总重量	约1500KG
		机床供电要求	AC380V/50HZ/3PH  7KVA
		机床供气要求	0.52MPa
3	机床主构件	花岗岩	精密加工
4	工作台	铸铝工作台	T型槽 400mm×300mm
		工作台载重量	50KG
5	数控系统	维宏	NK300 总线
6	换刀系统	排式	4刀位
7	对刀系统	对刀仪	自动
8	润滑系统	供油泵	自动
9	驱动电机	X、Y、Z轴	维宏总线配套交流伺服
10	电主轴	主轴冷却	油冷
		主轴转速	40000RPM
		主轴功率	3.7KW
		主轴锥孔	ISO 20
		主轴动平衡等级	G2.5
		变频器	4KW
11	导轨	X、Y、Z轨导轨	方形导轨 THK
12	传动	X、Y、Z轴传动	滚珠丝杆 THK
