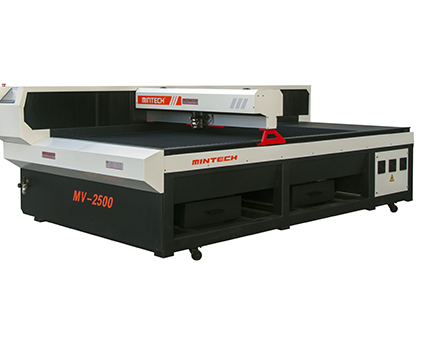

Mintech MC2500

射频激光切割机

产品特点：

1. 50. 性能特点：钢管焊接结构，铝型材精铣导轨面，伺服驱动，丝杆传动，高精度高品质切割
   50. 适应板材：亚克力、各种塑胶材料、电子绝缘材料、木板等非金属板材
   50. 行业应用：亚克力制品、建筑装饰、工艺礼品、电子薄膜，布料皮料等行业

机械规格

• 型号：MV-2500
• 工作电压：AC220V / 50HZ / 2PH
• 可加工尺寸：1250mm ×2500mm
• 最大加工速度：20m/min
• 重复定位精度：+ / - 0.05mm/300mm
• 激光器：选用Rofin等进口射频激光器
• 驱动方式： X、Y、Z轴采用高精度滚珠丝杆传动。

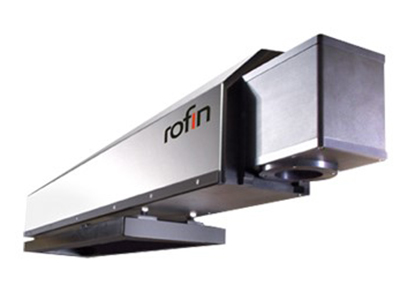

激光器

• 采用德国Rofin 射频激光器
• 封离型CO₂激光器，结合二轴或三轴飞行光路技术，为非金属材料加工开辟了一个新的应用领域
• 罗芬系列激光光源具有优秀的光束质量，即使是很大幅面的加工或者是采用长焦距，到达材料表面的激光光斑尺寸仍然很小（=高能量密度）。这是精密和快速加工的基础。StarShape有多种配置可能性，可以根据实际应用情况，通过控制软件精确地调节加工幅面以及相关的光斑大小。 因此，能够实现最理想的生产速度。

飞行系统

• 恒光路设计，在大幅面工作台面保证每个聚焦点激光能量一致，避免光强不均匀的情况发生

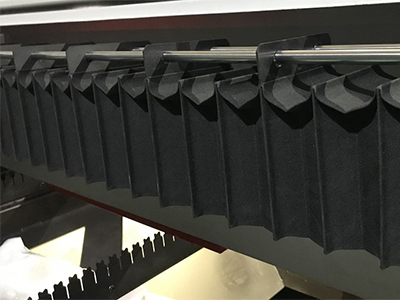

• 光路防尘装置，避免飞行光路与外界空气接触，尽可能的保证激光镜片的清洁，提供导光效率

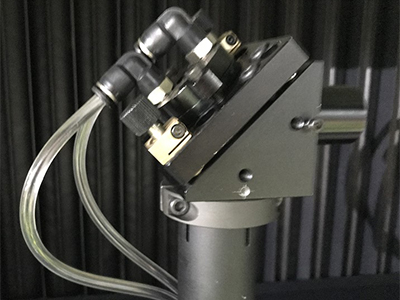

• 光学镜片冷却方式：水冷，避免镜片发热影响导光及镜片使用寿命

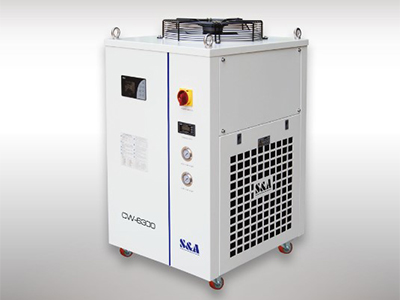

微光冷却系统

• 采用工业级水冷控制机，智能恒温控制，水温可控制在±0.5°；配置超温及水压报警

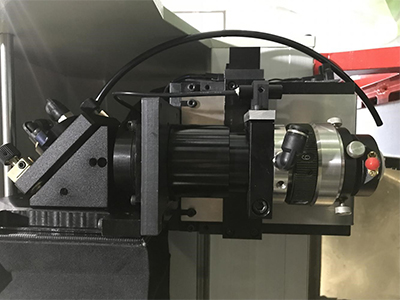

切割头

• 自主研发，快速切换不同焦距镜片，红外线定位

机器配置表

配置名称	描述	备注
激光器功率	Rofin射频激光器	可选180W、250W、350W、550W
外形尺寸	4000×2000×1300mm
加工行程	X：1300,Y:2500mm	MV3000型1500×3000mm
工作台面	三角铝条支撑
对位装置	红外线
最快速度	20m/min	最快
亚克力最大切割厚度	40mm	完美切割
X/Y轴定位精度	±0.05	mm/m(毫米/米）
X/Y轴重复定位精度	±0.05	mm
切割头	长焦、短焦快速切换	自主研发
焦距调整	电动
机械传动系统	X/Y轴采用滚珠丝杠	台湾进口
	X/Y/Z采用TBI导轨	台湾进口
专用冷却系统	控温精度达±0.5℃，多种报警保护功能：	特域
光路系统	飞行光路，密封防尘处理
	光学镜片冷却系统
排风系统	智能分区启动排风
运动控制	睿达CO²数控系统
支持软件	CAD、Coredraw等
伺服驱动器	MITSUBISHI	日本三菱
人机界面	高分辨率电容式触摸屏	FLEXEM
风机控制	触摸屏一健式控制	自主配置

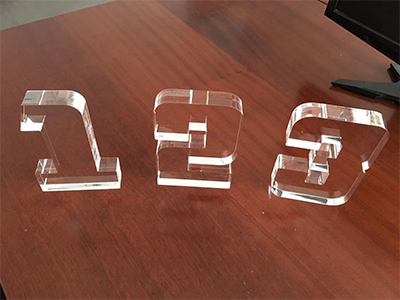

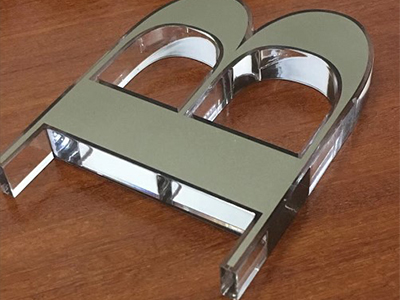

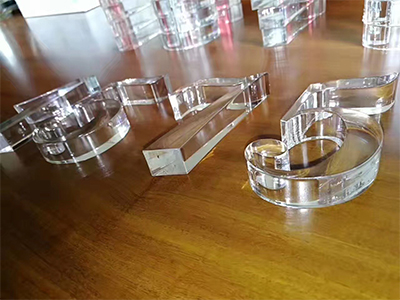

加工案例
