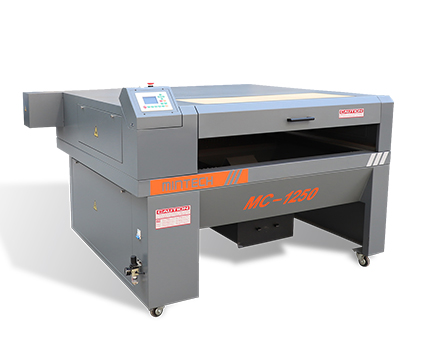

Mintech MC1250

激光切割机

产品特点：

1. 50. 性能特点：加厚钣金结构，铝型材精铣导轨面，伺服驱动，丝杆传动，高精度高品质切割
   50. 适应板材：亚克力、各种塑胶材料、电子绝缘材料、木板等非金属板材
   50. 行业应用：亚克力制品、建筑装饰、工艺礼品、电子薄膜，布料皮料等行业

机械规格

• 型号：MC-1250
• 工作电压：AC220V / 50HZ / 2PH
• 可加工尺寸：1250mm ×900mm
• 最大加工速度：20m/min
• 重复定位精度：+ / - 0.05mm/300mm
• 激光器：可选用玻璃管100W、150W、180W、200W、300W或者射频激光器
• 驱动方式： X、Y、Z轴采用高精度滚珠丝杆传动。

激光器

• 300W金属封装合束集成激光器，性能稳定，寿命长，光束质量好

水冷系统

• 特域或同飞

控制系统

• 睿达CO²激光控制系统，性能稳定，操作简单复合材料板台面，以利于保证加工台面的平整度；两侧装配T型槽，方便装夹工件；

传动系统

• 台湾TBI导轨及丝杆

驱动系统

• 日本三菱伺服驱动及马达

机器配置表

配置名称	描述	备注
激光器	100W、150W、180W、200W、300W	玻璃管
外形尺寸	1600×1750×1200mm
加工行程	X：1250,Y:900mm	床身时效、高精度加工中心加工
空程速度	最快20m/min
X/Y轴定位精度	±0.05mm/m(毫米/米）
X/Y轴重复定位精度	±0.05mm
供电电源	220V 10A
亚克力最大切割厚度	30mm	完美切割
镜片冷却系统	180W以上配置
切割头	长焦短焦快速切换精密切割头	自主研发
机械传动系统	X/Y轴采用滚珠丝杠	台湾进口
	X/Y/Z采用TBI导轨	台湾进口
冷却系统	控温精度达±0.5℃，多种报警保护功能工业冷水机	特域 或 同飞
运动控制	睿达CO²激光控制卡	可选用CCD巡边系统
伺服驱动器	MITSUBISHI	日本三菱
控制系统		FLEXEM
主接触器	LS	韩国
主电磁阀	SMC	日本
原点开关	PANASONIC	日本松下
机床配线	高柔性拖链电缆	上海易初
风机控制	一健式控制	自主配置
风机	1.5KW
