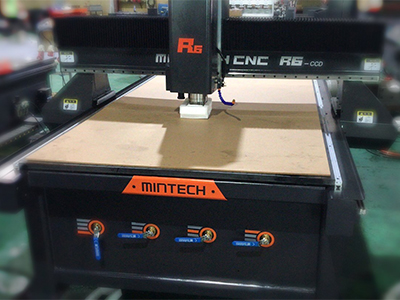

Mintech R6

数控雕刻机

产品特点：

1. 50. 性能特点：操作简便，功能齐全，雕刻切割效果好，入门级优选产品
   50. 适应板材：亚克力、木板、各种塑胶材料、电子绝缘材料、电木板、铝塑板等
   50. 行业应用：亚克力制品、广告制作、木工家具、建筑装饰、工程塑料行业等



机械规格

• 型号：R6
• 工作电压：AC380V / 50HZ / 3PH
• 可加工尺寸：1300mm * 2500mm * 60mm
• 横梁到工作台面距离：150mm
• Z轴行程：160mm
• 最大加工速度：10m/min（最大切削时需刀具配合）
• 最大空移速度：15m/min
• 重复定位精度：+ / - 0.05mm
• 驱动方式： X、Y轴采用斜齿轮齿条传动；Z轴采用高精度滚珠丝杆传动。

控制系统

• 控制系统采用明特数控系统.
• 手持操作盒控制
•

切削主轴

• 主轴电机：5.5KW 自动换刀
• 主轴转速：4000—24000RPM
• 夹头规格：ER25
• 冷却方式：水冷
•

工作台面

• 工作台面采用酚醛复合材料板台面，以利于保证加工台面的平整度，两侧装配铝制T型槽，方便装夹工件；
• 采用高效能栅格状真空台面,配置真空泵，工作台的任何一个部位都能快速吸附工件
• 真空管道采用双重过滤，免因真空泵吸入切屑导致故障

换刀系统

• 排式五刀位刀库，换刀速度快，
• 自动伸缩内置式，防尘效果好





机器配置一览表

NO	内容		规格
1	加工范围	X轴加工范围	1300mm
		Y轴加工范围	2500mm
		Z轴加工范围	60mm
2	机床参数指标	X、Y、Z轴运动定位精度	0.05mm/300mm
		X、Y、Z重复定位精度	0.05mm
		最大空移速度	15m/min
		最大加工速度	10m/min
		机床总重量	约1500KG
		机床工作电压	AC380V/50HZ/3PH
3	工作台	酚醛面板工作台	四分区真空吸附台面
		工作台载重量	200KG
4	数控系统	明特专业数控系统	手柄（可选电脑操作界面系统）
5	换刀系统	排式自动换刀	5刀位
6	驱动电机	X轴驱动电机	雷赛伺服驱动（可选Invt伺服）
		Y轴驱动电机	雷赛伺服驱动（可选Invt伺服）
		Z轴驱动电机	雷赛伺服驱动（可选Invt伺服）
7	电主轴（变频）	主轴	水冷、自动换刀主轴
		主轴转速	24000RPM
		主轴功率	5.5KW
		主轴锥孔	BT30
		主轴动平衡等级	G2.5
		变频器	Ivnt
8	导轨	X轨导轨	台湾优质导轨
		Y轴导轨	台湾优质导轨
		Z轴导轨	台湾优质导轨
9	传动	X轴传动	台湾优质导轨
		Y轴传动	台湾优质导轨
		Z轴传动	台湾优质导轨

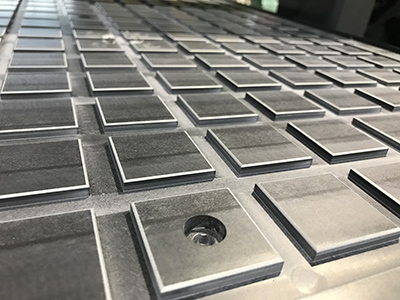

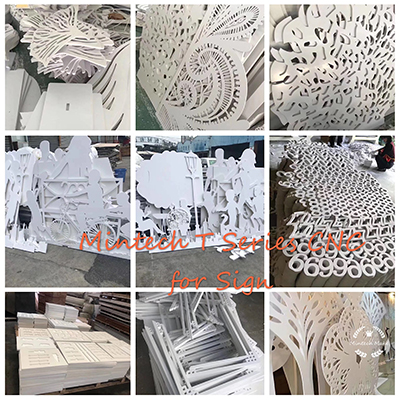

加工案例

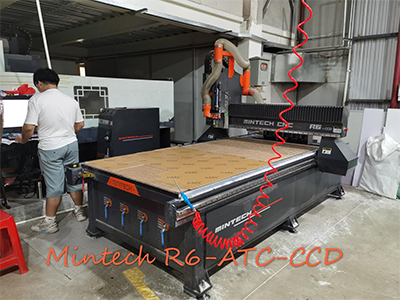

客户案例
