V8数控加工中心
- 产品描述
V8
数控加工中心说明书
产品特点：
-
- 性能特点：功能齐全，雕刻切割效果好，精度高，精品加工的高性价比加工利器
- 适应板材：亚克力、各种塑胶材料、电子绝缘材料、电木板、铜铝板、铝塑板等
- 行业应用：亚克力制品、广告制作、工装治具、工程塑料、铝加工行业等
机械规格
机器配置一览表
型号：V8
工作电压：AC380V/50HZ/3PH
可加工尺寸：1270mm*2540mm*100mm
横梁到工作台面距离：200mm
Z轴行程：450mm
最大加工速度：20m/min（最大切削时需刀具配合）
最大空移速度：30m/min
重复定位精度：+/-0.05mm
驱动方式：X、Y、Z轴采用高精度滚珠丝杆传动。
性能特点
工作电压：AC380V/50HZ/3PH
可加工尺寸：1270mm*2540mm*100mm
横梁到工作台面距离：200mm
Z轴行程：450mm
最大加工速度：20m/min（最大切削时需刀具配合）
最大空移速度：30m/min
重复定位精度：+/-0.05mm
驱动方式：X、Y、Z轴采用高精度滚珠丝杆传动。
V8数控加工中心采用龙门架结构，横梁固定，台面移动的传动方式，采用优化设计的龙门及横梁并与工作台可靠相互配合连接，形成了良好刚性和可靠性的框架结构，重载焊接结构，有限元设计计算以保证最佳的强度和刚性。
V8系列龙门加工中心,超过15年行业应用，业内领先设计,性能优良可靠。
采用优质元器件使用机床能长期保持高精度。
机床元件采用FEM（有限元分析计算），独特的设计保证减少振动。
安全保证
--机床根据美国AMT机械制造标准设计。
--电气标准采用EMC电气标准设计。
--所有的运动部件都有安全可靠的保护装置。
--操作状态监控。
--X，Y和Z三轴传动系统均带有多种安全保护控制装置，如电器控制限位，软件限位和机械限位来保证机床工作的安全性。
售后服务
--东莞市民特英电子有限公司在线服务系统
--东莞市民特英电子有限公司技术支持
当客户要求服务时，公司将在收到客户请求的24小时内给予回应。在必要的情况下，24小时内安排技术人员解决处理设备故障。
控制系统
V8系列龙门加工中心,超过15年行业应用，业内领先设计,性能优良可靠。
采用优质元器件使用机床能长期保持高精度。
机床元件采用FEM（有限元分析计算），独特的设计保证减少振动。
安全保证
--机床根据美国AMT机械制造标准设计。
--电气标准采用EMC电气标准设计。
--所有的运动部件都有安全可靠的保护装置。
--操作状态监控。
--X，Y和Z三轴传动系统均带有多种安全保护控制装置，如电器控制限位，软件限位和机械限位来保证机床工作的安全性。
售后服务
--东莞市民特英电子有限公司在线服务系统
--东莞市民特英电子有限公司技术支持
当客户要求服务时，公司将在收到客户请求的24小时内给予回应。在必要的情况下，24小时内安排技术人员解决处理设备故障。

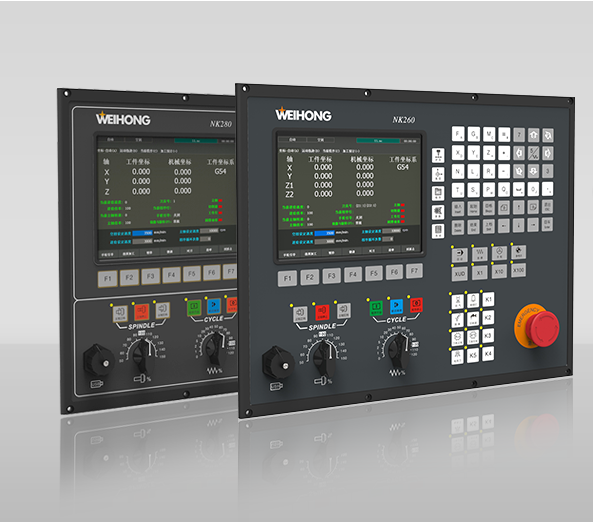

控制系统采用维宏控制系统.
刀具补偿功能。支持刀具半径补偿和长度补偿通过手动和自动两种模式测量，易懂的人机交互界面，让用户减少了刀具补偿值的换算。对于使用刀具长度补偿的用户，避免了很多不必要的换算。
程序模拟与实时模拟。提供强大的程序模拟功能，可以充分显示毛坯切削的过程。程序模拟功能还支持模拟界面与加工界面的随时切换，方便用户对加工程序实时监控，让加工变得便利。
一次装夹完成铣削、钻孔、倒角等功能精密加工。
采用高精密级滚珠丝杆、导轨、齿轮齿条确保机床稳定性。
真空吸附台面，快速装夹。
切削主轴
刀具补偿功能。支持刀具半径补偿和长度补偿通过手动和自动两种模式测量，易懂的人机交互界面，让用户减少了刀具补偿值的换算。对于使用刀具长度补偿的用户，避免了很多不必要的换算。
程序模拟与实时模拟。提供强大的程序模拟功能，可以充分显示毛坯切削的过程。程序模拟功能还支持模拟界面与加工界面的随时切换，方便用户对加工程序实时监控，让加工变得便利。
一次装夹完成铣削、钻孔、倒角等功能精密加工。
采用高精密级滚珠丝杆、导轨、齿轮齿条确保机床稳定性。
真空吸附台面，快速装夹。
 |
主轴电机：ES9299KWISO3024000RPM电主轴
主轴转速：4000—24000RPM
夹头规格：SK16
冷却方式：采用免维护的独立风扇冷却，减少维修保养
主轴噪声：空转小于65分贝
工作台面
主轴转速：4000—24000RPM
夹头规格：SK16
冷却方式：采用免维护的独立风扇冷却，减少维修保养
主轴噪声：空转小于65分贝

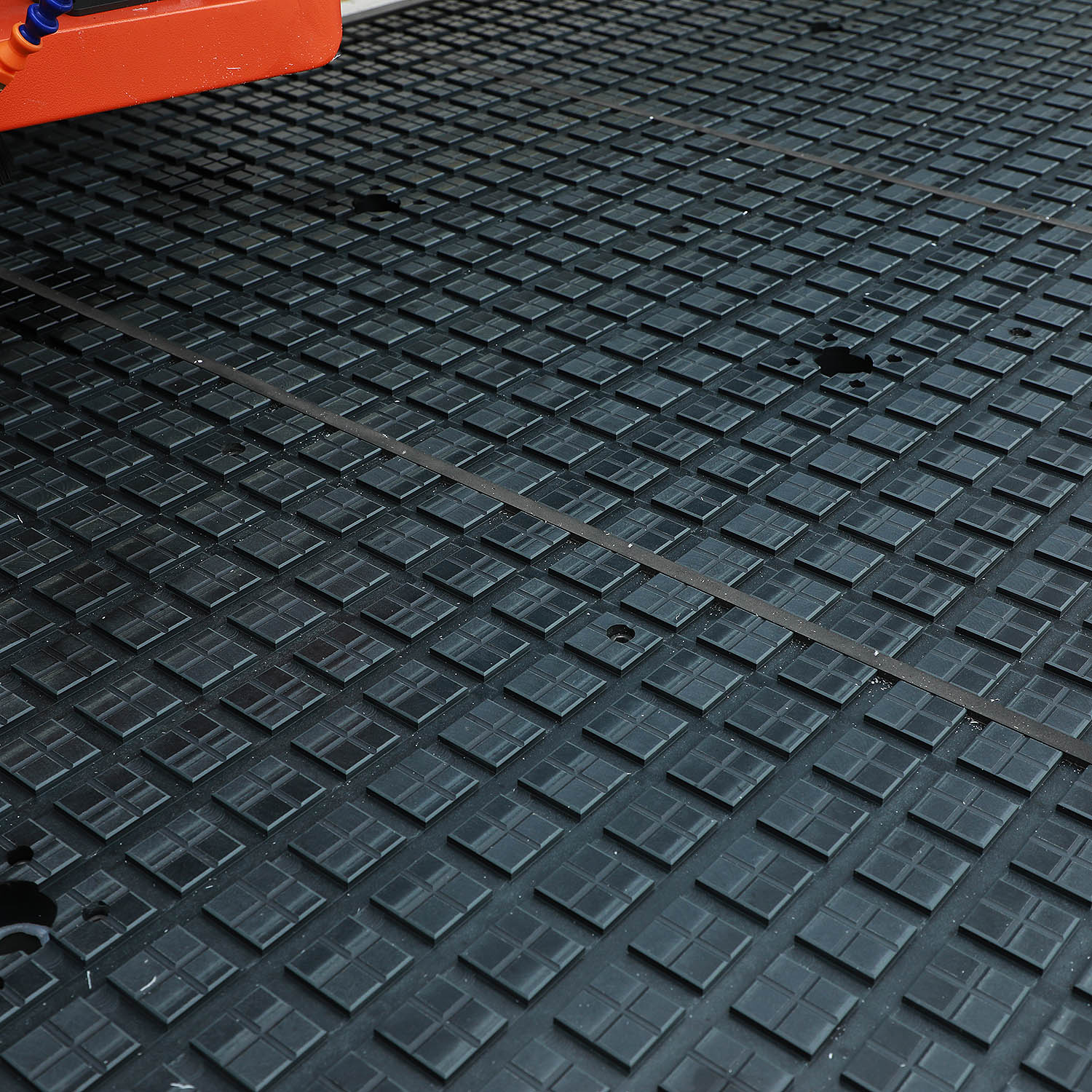

工作台面采用酚醛复合材料板台面，以利于保证加工台面的平整度。
采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
由于真空切换频率极高，为提高使用寿命，减少故障，采用电磁阀控制
真空管道采用双重过滤，免因真空泵吸入切屑导致故障
盘式刀库
采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
由于真空切换频率极高，为提高使用寿命，减少故障，采用电磁阀控制
真空管道采用双重过滤，免因真空泵吸入切屑导致故障

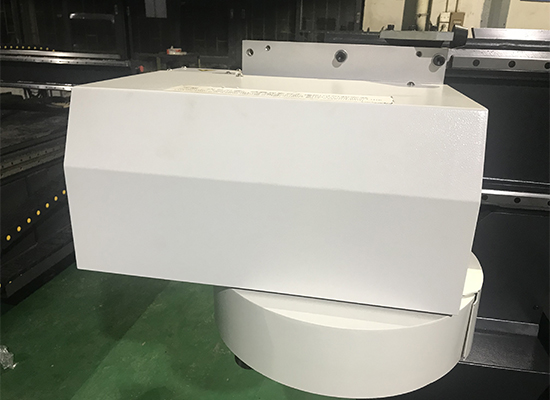

采用台湾8刀位盘式刀库（可选排式4刀位刀库）
换刀速度块，带防护功能，防止灰尘及误操作，避免换刀故障
刀库安装在横梁上，有效减少换刀过程中工作台面移动，减少无谓的运动，延长机器寿命。
换刀速度块，带防护功能，防止灰尘及误操作，避免换刀故障
刀库安装在横梁上，有效减少换刀过程中工作台面移动，减少无谓的运动，延长机器寿命。
 |
机器配置一览表
|
NO |
内容 |
|
规格 |
备注 |
|
1 |
加工范围 |
X轴加工范围 |
1270mm |
|
|
Y轴加工范围 |
2540mm |
|||
|
Z轴加工范围 |
200mm |
|||
|
2
|
机床参数指标
|
X、Y、Z轴运动定位精度 |
0.05mm |
上述位置参数参照国际ISO230-2，使用雷绍尼（RENISHAW）激光干涉仪标定。 注（1） |
|
X、Y、Z重复定位精度 |
0.05mm |
|||
|
最大空移速度 |
30m/min |
|||
|
最大加工速度 |
20m/min |
|||
|
机床总重量 |
约2500KG |
|||
|
机床工作电压 |
AC380V/50HZ/3PH |
|||
|
3 |
工作台 |
酚醛面板工作台 |
真空吸附台面 |
|
|
工作台载重量 |
500KG |
|||
|
4 |
数控系统 |
维宏专业数控系统 |
NK280 |
|
|
5 |
换刀系统 |
盘式 |
8刀位 |
台湾 |
|
6 |
驱动电（交流伺服） |
X轴驱动电机 |
850W |
日本 |
|
Y轴驱动电机 |
850W |
日本 |
||
|
Z轴驱动电机 |
850W |
日本 |
||
|
电压 |
AC380 / 3PH |
|||
|
7 |
电主轴（变频） |
主轴 |
风冷 |
|
|
主轴转速 |
4000—24000RPM |
|||
|
主轴功率 |
9KW |
|||
|
主轴锥孔 |
ISO30 |
|||
|
主轴动平衡等级 |
G2.5 |
|||
|
变频器 |
VFD |
|||
|
8 |
导轨 |
X轨导轨 |
方形导轨(25mm) |
|
|
Y轴导轨 |
方形导轨(35mm) |
|||
|
Z轴导轨 |
方形导轨(25mm) |
|||
|
9 |
传动 |
X轴传动 |
滚珠丝杆 |
|
|
Y轴传动 |
滚珠丝杆 |
|||
|
Z轴传动 |
滚珠丝杆 |
|||
|
注（1）： |
定位精度检测方法：测量数据的整理采用数理统计方法。即沿平行于坐标轴的某一测量轴线选取任意几个定位点（一般为5～15个），然后对每个定位点重复进行多次定位（一般为5～13次）。可单向趋近定位点，也可以从两个方向分别趋近，然后对测量数据进行统计处理，求出算术平均值。进而求出平均值偏差、标准差、分散度。分散度代表重复定位精度，它和平均值偏差一起构成定位精度，两者之和是在任意两点间定位时可能达到的最大定位偏差 |
|||

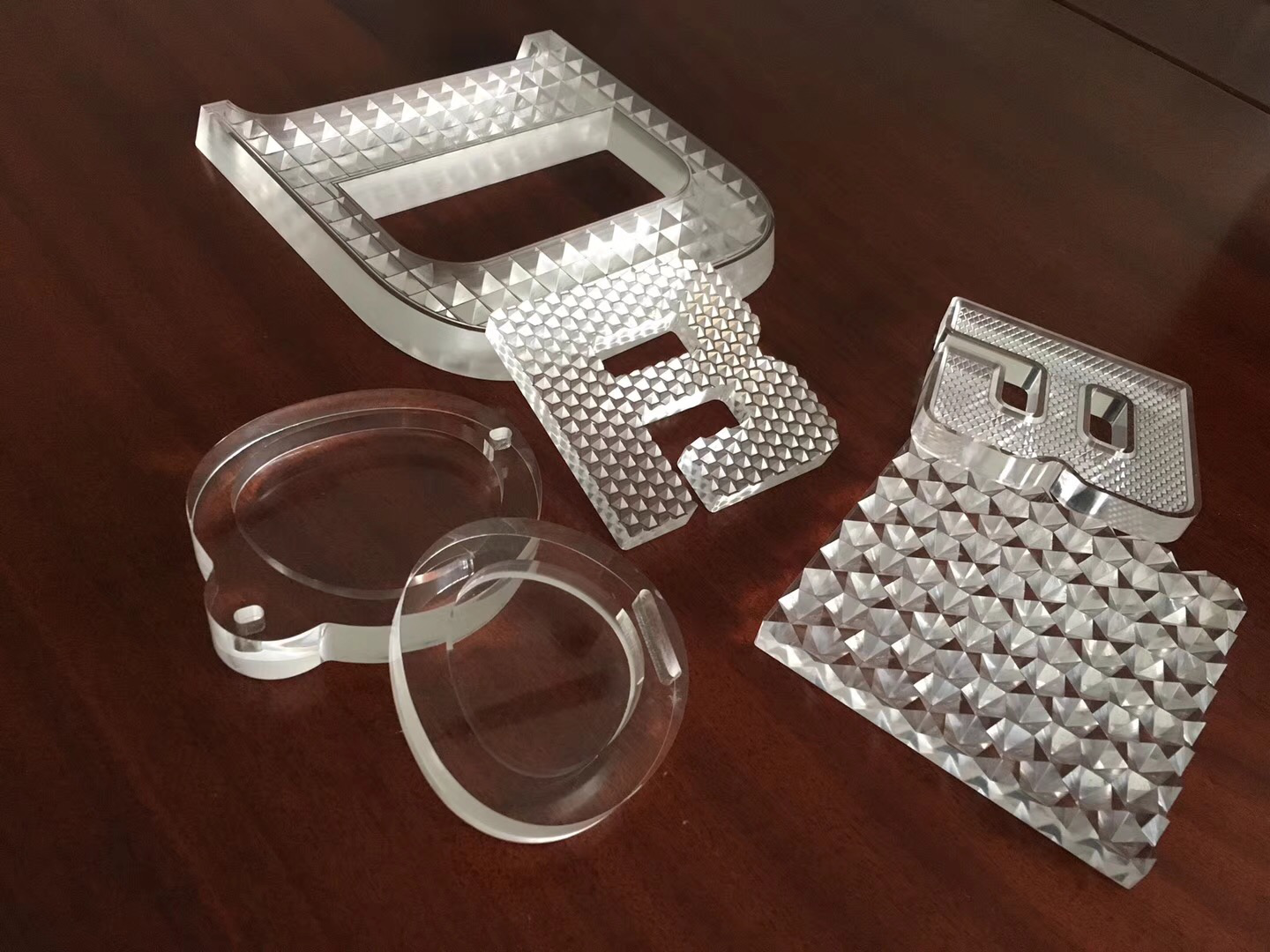

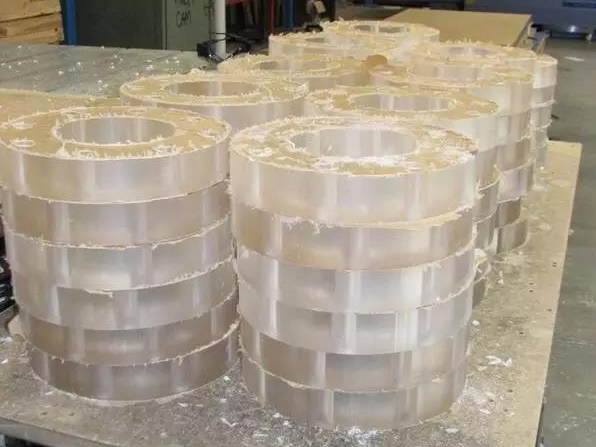

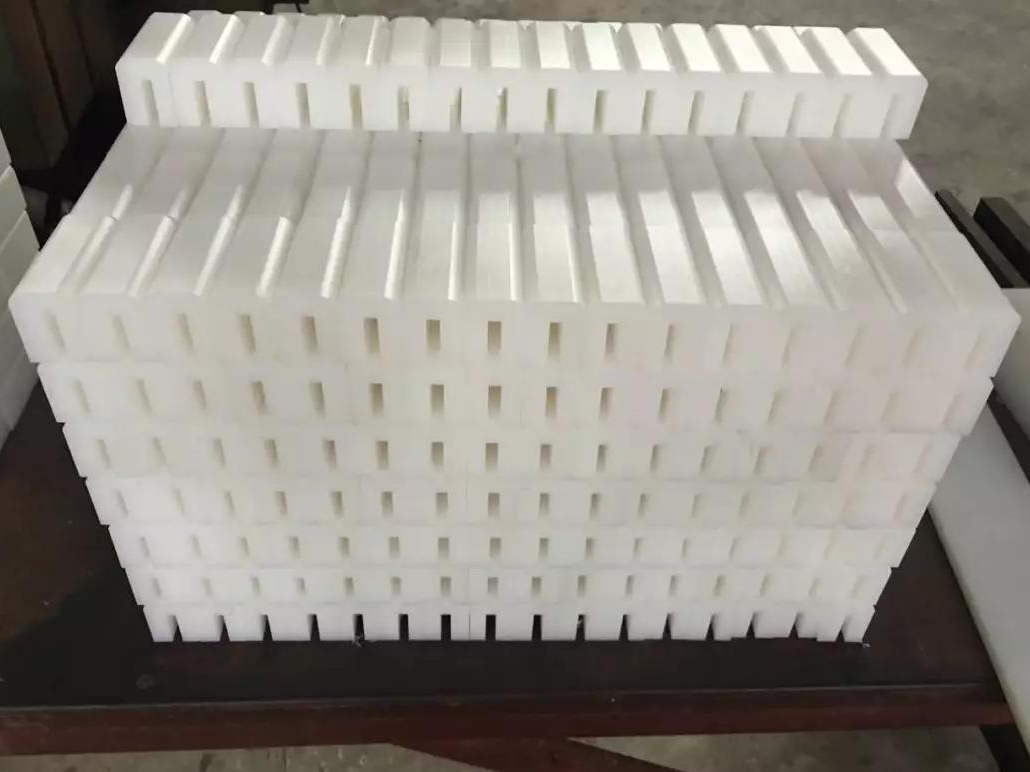

应用案例
