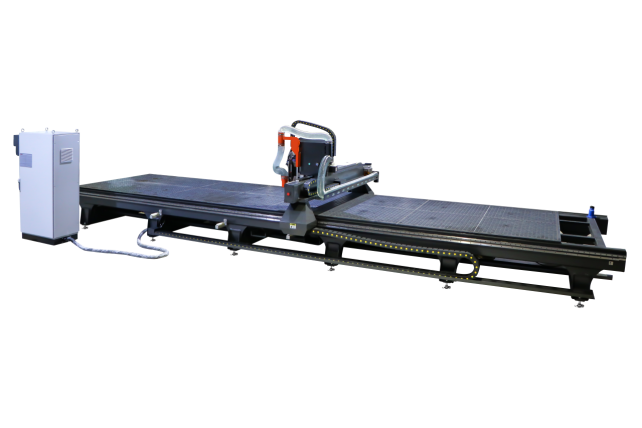

Mintech SR2080

数控加工中心

产品特点：

1. 性能特点：重型机架结构，三轴研磨齿条转动，高速，高精，重负载加工
2. 适应板材：亚克力、塑胶材料、绝缘材料、复合材料、电木板、铜铝板、铝塑板等
3. 行业应用：亚克力制品、建筑装饰、工装治具、工程塑料、车辆内饰、铝加工行业等

机械规格

• 型号：SR2080
• 工作电压：AC380V / 50HZ / 3PH
• 可加工尺寸：2000mm ×8000mm × 100mm
• 横梁到工作台面距离：200mm
• Z轴行程：200mm
• 最大加工速度：20m/min
• 最大空移速度：30m/min
• 重复定位精度：+/-0.05mm
• 驱动方式：X、Y研磨级斜齿齿条、Z轴采用高精度滚珠丝杆传动。

控制系统

• 控制系统采用维宏NK300系统.（可选用西门子）
• 刀具补偿功能。支持刀具半径补偿和长度补偿通过手动和自动两种模式测量，易懂的人机交互界面，让用户减少了刀具补偿值的换算。对于使用刀具长度补偿的用户，避免了很多不必要的换算。

切削主轴

• 主轴电机：意大利HSD 9KW ISO30KW
• 主轴转速：4000—24000RPM
• 夹头规格：SK16
• 冷却方式：采用免维护的独立风扇冷却，减少维护保养
• 主轴噪音：空转小于65分贝

工作台面

• 工作台面采用酚醛复合材料板台面，以利于保证加工台面的平整度
• 采用高效能栅格状真空台面,工作台的任何一个部位都能快速吸附工件
• 由于真空切换频率极高，为提高使用寿命，减少故障，采用电磁阀控制
• 真空管道采用双重过滤，免因真空泵吸入切屑导致故障

排式刀库

• 采用排式8刀位刀库（可选用盘式刀库）
• 换刀速度块，带防护功能，防止灰尘及误操作，避免换刀故障
• 刀库安装在横梁上，有效减少换刀过程中工作台面移动，减少无谓的运动，延长机器寿命。

机器配置表

NO	内容		规格
1	加工范围	X轴加工范围	2000mm
		Y轴加工范围	8000mm
		Z轴加工范围	200mm
2	机床参数指标	X、Y、Z轴运动定位精度	0.05mm/300mm
		X、Y、Z重复定位精度	0.05mm
		最大空移速度	30m/min
		最大加工速度	20m/min
		机床总重量	约3500KG
		机床工作电压	AC380V/50HZ/3PH
3	工作台	酚醛面板工作台	真空吸附台面
		工作台载重量	6000KG
4	数控系统	新代专业数控系统	（可选用西门子）
5	换刀系统	排式	8刀位
6	驱动电（交流伺服）	X轴驱动电机	新代总线（可选安川、日本安川、西门子总线）
		Y轴驱动电机	新代总线（可选安川、日本安川、西门子总线）
		Z轴驱动电机	新代总线（可选安川、日本安川、西门子总线）
